------KY-BPRM-OCT-XX系列
产品特点
l光谱范围800~1700nm
l3dB带宽200M/400M/800MHz
l带输出监控可选
l抑制图像伪影
l
共模抑制比>30dB
l低噪声
lDC 12V单电源供电
l结构紧凑47x42x20mm
l可以定制
应用领域
l光学层析相干成像OCT
l光学频域反射OFDR系统
产品简介
KY-BPRM-OCT系列平衡光探测模块专门针对OCT系统进行了特殊光学设计，可以显著减少系统中的光学伪影。其集成了两个匹配的高线性度模拟PIN探测器和低噪声宽带跨阻放大器，具有高增益、高灵敏度、直流耦合输出、共模抑制比高等特点，可以有效的减少输入光的共模噪声，提高系统的信噪比。模块供电为正12V，输入光接口为FC光纤接口，电信号由SMA端口输出，主要应用于光学层析相干成像以及光学频域反射测量系统。

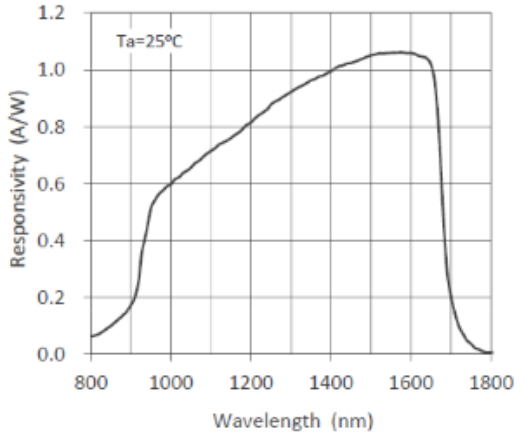

光谱响应曲线
性能参数
OCT用InGaAs 平衡光探测模块 |
参数 | KY-BPRM-OCT-01 | KY-BPRM-OCT-03 | KY-BPRM-OCT-05 |
探测器类型 | InGaAs / PIN |
光输入 | FC/APC |
波长范围 | 800-1700nm |
响应度 | 0.75A/W@1060nm, 0.9A/W @ 1310 nm |
光敏面直径 | 75mm |
带宽 (3dB) | RF OUTPUT | 200MHz | 400MHz | 1M~1.6GHz |
转换增益@高阻* | 30 x 103 V/W | 10x 103 V/W | 28.8x 103 V/W |
上升时间 | 1.8ns | 0.9ns | 0.2ns |
共模抑制比（CMRR） | >35 dB |
饱和光 功率 | 非平衡 | 126uW | 380uW | 174uW |
平衡 | 5mW |
耦合方式 | DC | AC only |
输出阻抗 | 50W |
等效噪声功率NEP | <6.7pW/√Hz | <9.6pW/√Hz | 9.5pW/√Hz |
总输出噪声电压* | < 30mVpp | <20mVpp | <60mVpp |
*波长1310nm，负载为高阻时，如果负载为50欧姆，对应数值减半。
通用参数
参数 | 典型值 | 备注 |
RF OUT端 | 输出电信号接口 | SMA(Female) |
|
最大输出电压 | ±5V | 高阻，-05 |
±3.8V | 高阻，-01&-03 |
监控端（可选） | 带宽 | DC-1MHz |
|
输出电压 | 0-5V | @高阻 |
增益 | 1KV/W | @1550nm |
阻抗 | 100W |
|
饱和光功率 | 5mW | @高阻 |
电源接口 | 航空插头 | 2P or 4P，可按需定制 |
供电 | DC 12V, <200mA | 工作电压 |
光损伤阈值 | 10mW | CW or 峰值功率 |
工作温度 | -20~65°C |
|

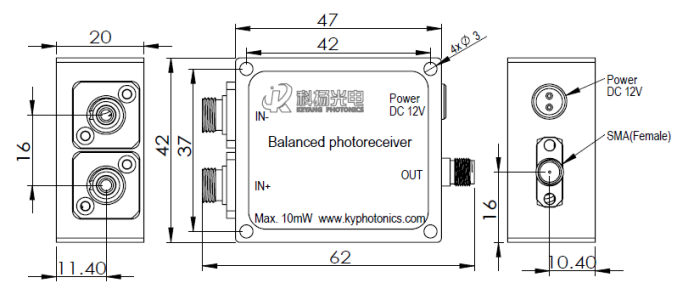

机械尺寸（单位：mm）

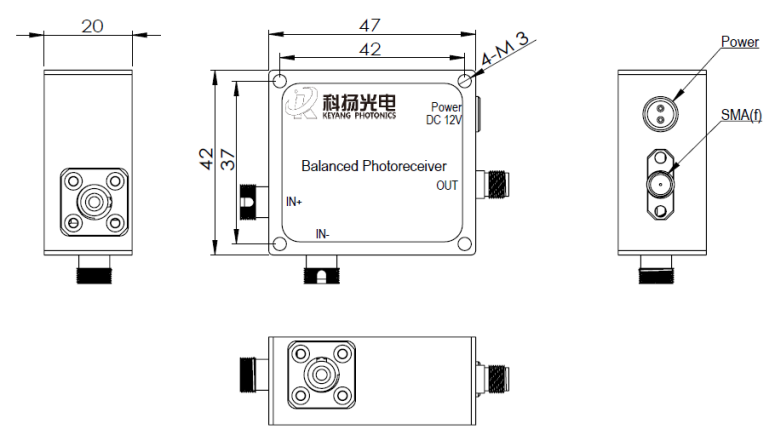

上图：KY-BPRM-OCT-01&03；下图：KY-BPRM-OCT-05
