KY-PS系列
产品特点
l 工作波长C-band
l 低电压
l 低插入损耗
l 尺寸小
应用领域
l 量子信息
l 测量仪器
l 扰偏器
l 光纤传感系统
产品简介
KY-PS系列电光偏振调制器是可以实现线偏振光，其采用钛扩散工艺，可以同时传输TE和TM两种模式。其输入输出端光纤慢轴均与波导光轴成45°角耦合，当线偏光沿输入光纤慢轴入射波导后分成TE和TM两种偏振模式，通过改变加载到波导上的电压可以调节两种偏振模式的相位差，进而实现输出端光纤偏振态的改变，主要用于量子信息、测量仪器、光纤扰偏器等领域。

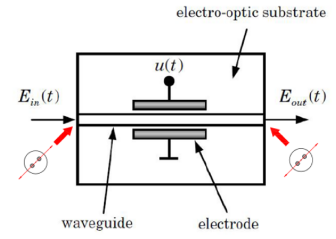

原理框图
性能参数
参数 | 符号 | KY-PS-15-300M-PP-FA |
工作波长 | l | 1550±100nm |
插入损耗 | IL | £3.5 dB |
光回波损耗 | ORL | -45dB |
工作带宽（-3dB） | S21 | DC-300MHz |
上升时间10%~90% | tr | 1ns |
半波电压Vpi@50KHz | Vπ | 4V |
输入阻抗 | ZRF | 1MW |
电接口 |
| SMA(f) |
输入输出光纤 |
| PM Panda,慢轴对准 |
光纤接口 |
| FC/APC |
工作温度 | Top | -20~70°C |
存储温度 | Tst | -40~80°C |
输入最大电压 | Vi | ±15V |
输入最大光功率 | Po | 50mW |

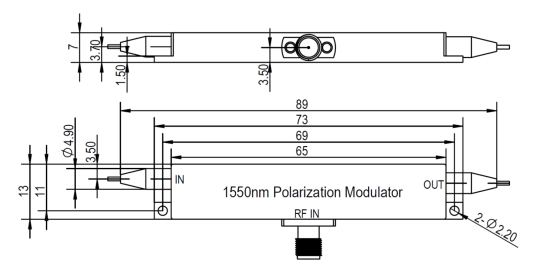

封装尺寸
