40GHz 高速PIN光探测模块

上市日期: 2019-01-18
建议销售价: 0

                                                                                                                                                                                                                                              ------KY-PRM系列

产品特点

l光谱范围: 850~1650nm

l3dB带宽大于30GHz

l灵敏度-10dBm

l饱和光功率4dBm

l集成低噪声跨阻放大器

l结构紧凑95x70x22mm

lK型连接器输出

应用领域

l高速光脉冲探测

l微波光子链路

l光相控阵雷达

l布里渊光纤传感系统

l高速光纤通信系统

产品简介

 KY-PRM-40G40Gbps高速光探测模块集成了40Gbps PIN探测器和低噪声宽带跨阻放大器,具有高增益、高灵敏度、交流耦合输出、增益平坦等特点,模块供电为DC 12V,光纤接口为FC/APC,电信号由K型连接器输出,主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。

原理框图

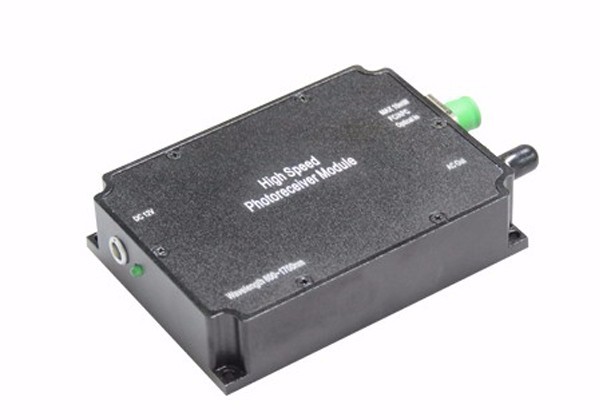

40GHz 高速光探测模块

性能参数

参数

符号

单位

最小值

典型值

最大值

测试条件

响应波长

l

nm

850


1650


-3dB带宽

BW

GHz

30

31


from 130MHz, Popt=-3dBm

低频截止频率

flow

KHz



100


暗电流

Id

nA


10

100

全温

响应度

R

A/W

0.5

0.6


l=1550nm

0.4

0.5


l=1310nm

增益

G

V/W


2100



增益平坦度

DG

dB



2.5

100K-30GHz

最大输出摆幅

Voutpp

mVp-p

-

350

-

单端

输出阻抗

Ro

W

-

50

-


偏振相关损耗

PDL

dB


0.3

0.9


光回损

ORL

dB

30




电回损

S22

dB


-17

-10

100K-15GHz



-6

15G-30GHz

饱和光功率

Ps

dBm

4

6

-

40 Gb/s ,BER 10-12, PRBS 231-1, 1550 nm, back to back

灵敏度

S

dBm


-10

-8


机械和接口参数

参数

符号

数值

工作电压

Vop

DC 12 V

工作电流

Io

150 mA

外形尺寸

LxWxH

95x70x22 mm

输入光纤


SMF-28e 9/125um单模光纤

光纤接头


FC/PCFC/APC

电信号接口


K-female型四孔法兰

供电接口


2芯航空插头

极限条件

参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW



10

工作电压

Vop

V

11.5


13.5

工作温度

Top

ºC

-10


60

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90



特性曲线

40GHz 高速光探测模块

频率响应曲线

40GHz 高速光探测模块

误码率变化曲线

机械尺寸(单位:mm

40GHz 高速光探测模块
