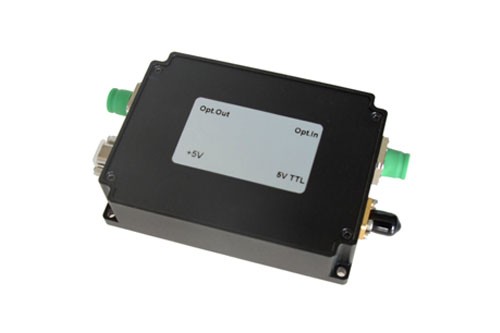

SOA脉冲调制模块

上市日期: 2019-03-14
建议销售价: 0

------KY-PLM系列

产品特点

l工作波长C波段

l可选集成脉冲源

l脉冲宽度软件可调

上升/下降时间<2ns

调节范围5ns~500ns

重频1Hz-1MHz

l输出峰值功率10mW

l高消光比>50dB

lTEC温控电路

l内外触发可选

lDC 5V供电

lSOA脉冲调制模块模块封装

应用领域

l光纤传感系统

l半导体测试

l微波光子学

产品简介

KY-PLM系列SOA脉冲调制模块是一种使用半导体光放大器(SOA)作为核心转换器件,实现超窄脉宽光脉冲产生的脉冲调制模块,其上升时间快、脉冲消光比高、稳定性好、使用方便的特点,使其成为各种光纤传感系统中替代电光和声光调制器的理想选择,也可以应用于量子通信系统、半导体测试以及零差相干检测等方面。

性能参数

参数

符号

单位

最小值

典型值

最大值

工作波长

l

nm

1510


1610

峰值功率

Pp

mW


10


光功率稳定性

DP

dB



0.1

脉冲消光比

ER

dB

50



上升/下降时间

Tr/Tf

ns

2

3

-

重复频率

F

Hz

1


1M

调制信号格式


TTL/LVTTL

输入输出光纤


SMF-28e单模光纤或者保偏光纤

光纤接头


FC/APC

脉冲信号源(可选)参数

脉宽*

Tw

ns

5


200

ns

5


500

脉宽调节步进

5-200ns


ns


1


5-500ns


ns


2.5


重复频率

F

Hz



1M

外部触发输入

信号格式


LVTTL(3.3V)

触发方式


上升沿触发

耦合


DC耦合

阻抗


50W

同步信号输出


LVTTL(3.3V)

电信号连接器


SMA

工作电压


DC 5V@200mA

通信


RS232

供电连接器


2P4P航插

尺寸


70x35x13mm

带脉冲源

95x70x22mm

*其余脉宽要求请与我公司销售人员联系

极限参数

参数

符号

单位

最小值

典型值

最大值

工作温度

Top

ºC

-10


60

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90

输入光功率

Pi

dBm

-5

7

10

外部脉冲及触发输入

高电平

UH

V

2


2.5

低电平

UL

V

0


0.6

测试曲线

SOA脉冲调制模块   SOA脉冲调制模块   SOA脉冲调制模块

脉宽测试图(脉宽10ns200ns,重频1KHz

机械尺寸单位:mm

SOA脉冲调制模块

尺寸1(不带脉冲源)

SOA脉冲调制模块

尺寸2(集成脉冲源)
