产品特点
l低插入损耗.
l低半波电压![双平行马赫曾德调制器]( "双平行马赫曾德调制器")
l内置探测器
应用领域
l单边频段调制
lQPSK，QAM，OFDM 调制
lFWCW激光雷达
产品简介

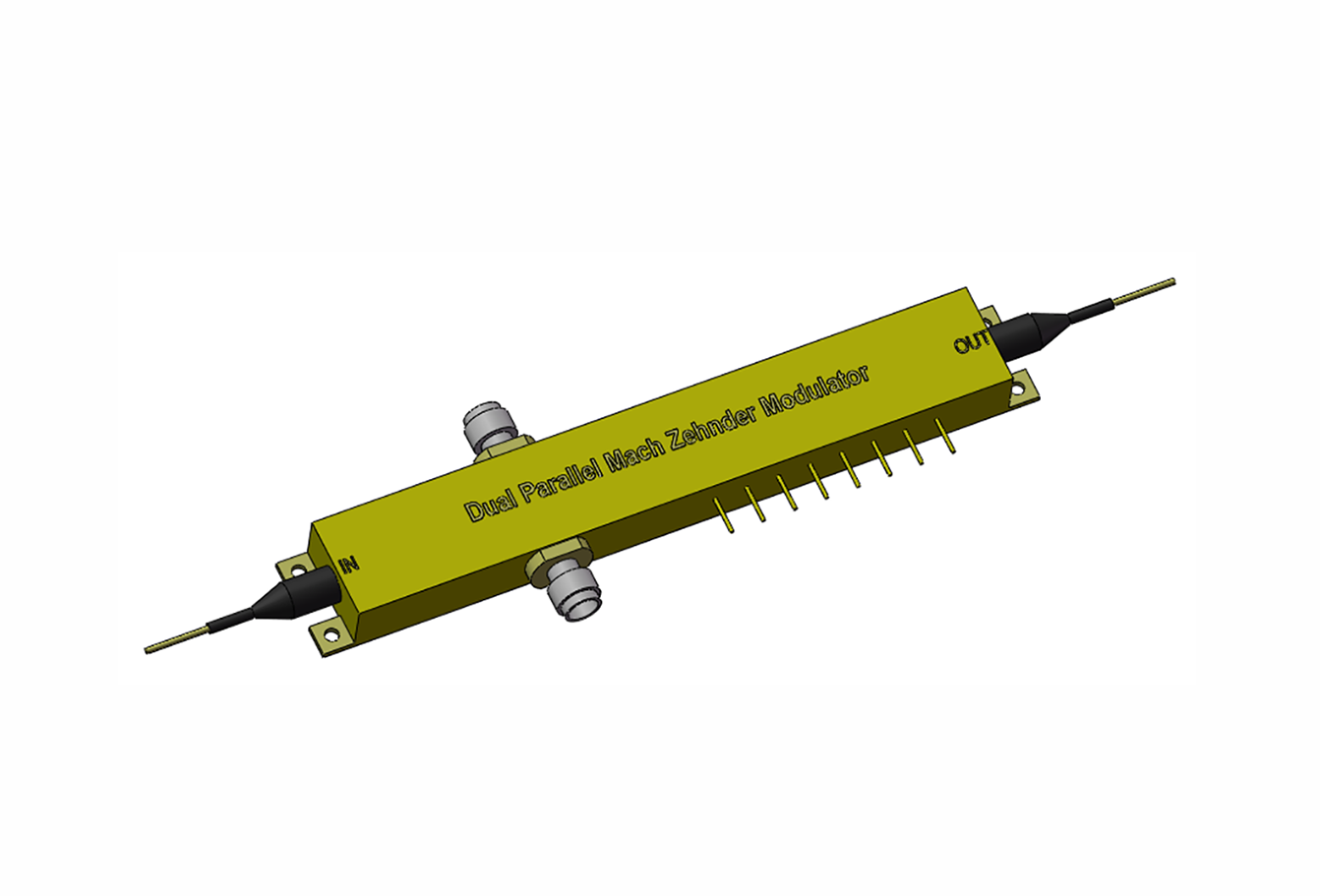

KY-IQ-15-20G-PP-FA是一种高宽带、低插入损耗的双平行马赫曾德干涉调制器，采用钛扩散工艺制备，具有高带宽和低驱动电压等特点。该产品采用X-cut铌酸锂芯片，性能稳定，零啁啾，可靠性高，广泛应用于设备和航空航天领域。
参数
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | λ | 1530 | 1550 | 1610 | nm |
晶体 |
| Lithium Niobate X-Cut Y-Prop |
|
插入损耗 | IL |
| 5 | 6.5 | dB |
调制消光比@DC | ER | 20 | 23 |
| dB |
3dB 工作带宽 | BW | 20 | 25 |
| GHz |
回波损耗 | S11 |
| -12 | -10 | dB |
直流半波电压 | VπDC1.2 |
| 6 | 7 | V |
VπDC3 |
| 7 | 8 | V |
射频半波电压 | VπRF@50KHz |
| 5 | 6 | V |
阻抗适配 | ZRF |
| 50 |
| Ω |
光回波损耗 | ORL | 40 | 45 |
| dB |
偏振消光比 | PER | 20 | 23 |
| dB |
绝对最大额定值
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
射频输入功率 | RPi | dBm |
|
| 27 |
光输入功率 | OPi | dBm |
|
| 20 |
偏置电压 | Vb | V | -15 |
| 15 |
工作电压 | Vo | V | 4.7 | 5 | 5.5 |
工作温度 | Top | ºC | -10 |
| 70 |
储存温度 | Tst | ºC | -40 |
| 85 |
湿度 | RH | % | 5 |
| 90 |
典型曲线
![双平行马赫曾德调制器]( "双平行马赫曾德调制器")
机械尺寸（单位: mm）
![双平行马赫曾德调制器]( "双平行马赫曾德调制器")
引脚定义 |
序号 | 功能 | 描述 |
IN | 光输入 | 熊猫保偏光纤（慢轴），FC/APC |
OUT | 光输出 | 熊猫保偏光纤（慢轴）或SM光纤，FC/APC |
RF1,2 | RF1/2 输入 | 2.92 母 K |
1 | 地 | 接地 |
2,3,4 | DC₁, DC₂, DC₃+ | 直流偏置 |
5,6 | PD1 -/+ | PD1 阴极/阳极 |
7,8 | PD2 -/+ | PD2 阴极/阳极 |
