产品名称:

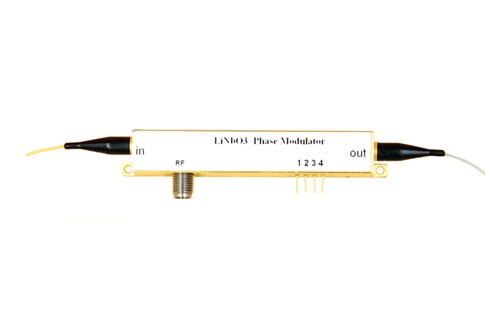

电光相位调制器

上市日期: 2019-03-05
建议销售价: 0

------KY-PM系列

产品特点

l多个工作波长

l低半波电压

l低插入损耗

l高损伤光功

应用领域

l光纤传感

l光纤通信、激光相干合成

l相位延迟(移向器)

l量子通信

产品简介

 KY-PM系列电光相位调制器采用铌酸锂晶体的电光效应实现光信号的相位调制,采用钛扩散或者质子交换工艺制作光波导,可以实现双偏振或者单偏振的相位调制。具有低插入损耗、高调制带宽、低半波电压、高损伤光功率等特点,主要用于高速光通信系统中光啁啾控制,相干通信系统中的相位延迟,光边带的产生,量子通信中的相位调制以及减小模拟光纤通信系统中的受激布理渊散射(SBS)等领域

原理框图

电光相位调制器

电光相位调制器











性能参数

参数

符号

PM-08-10G

PM-10-300M

PM-10-10G

PM-15-300M

PM-15-10G

PM-15-20G

工作波长

l

830±40

1064±60

1550±100nm

插入损耗

IL

<5 dB

<4 dB

<4 dB

<4 dB

光回波损耗

ORL

-40 dB

-45 dB

-45 dB

-45dB

-40dB

-40dB

工作带宽-3dB

S21

10GHz

300MHz-

10GHz-

300MHz

10GHz

20GHz

上升时间10%~90%

tr

35ps

1ns

35ps

1ns

35ps

18ps

半波电压Vpi@50KHz

5V

4V

4.5V

4V

4V

5V

输入阻抗

ZRF

50W

1MW

50W

1MW

50W

50W

电接口


SMA(f)

3pin

SMA(f)

3pin

SMA(f)

SMA(f)

电回波损耗

S11

<-10dB

输入输出光纤


PM Panda 慢轴对准

光纤接口


FC/APC 或客户指定

工作温度

Top

-10~60°C

存储温度

Tst

-40~80°C

电信号输入功率

Pi

<28dBm

最大输入光功率

Po

20mW

100mW

100mW

100mW

100mW



封装尺寸

电光相位调制器封装1










封装2

电光相位调制器
