产品中心 Products
产品名称:

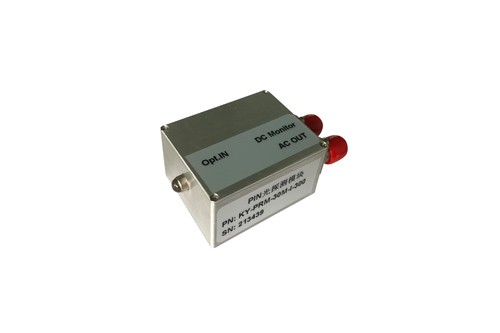

交直流独立输出PIN光探测模块

上市日期: 2021-07-01
建议销售价: 0

------KY-PRM系列

产品特点

l光谱范围覆盖200~1100, 800~1700nm

l3dB带宽最高100MHz

l集成放大电路

l交直流分开独立输出

l低噪声、高增益

lDC 12V单电源供电

l结构紧凑47x42x20mm

lSMA输出

l可以定制

应用领域

l激光器稳频系统

l光纤传感系统

l光源噪声测试

产品简介

KY-PRM系列交直流独立输出PIN光探测模块集成了高线性度模拟PIN探测器和低噪声宽带跨阻放大器,具有高增益、高灵敏度、交流耦合输出、增益平坦等特点。模块供电为正12V,输入光接口可选光纤接口或者空间入射。光纤接口为单模和多模光纤通用接口;空间入射时多种光敏面可选,并且标配用于外接光学天线的外螺纹转接件;电信号由SMA端口输出,交流和直流分开独立输出,每路的增益可以根据客户要求定制,主要应用于激光器稳频系统中监控激光器输出,或者用于激光器相对强度噪声RIN测试、光纤传感系统等领域。

性能参数

产品类型

Si PIN光探测模块

参数

KY-PRM-30M-S

KY-PRM-75M-S

探测器类型

Si / PIN

光输入

Free Space or Fiber

波长范围

400~1100nm

峰值响应度

0.55A/W@830nm

光敏面直径

800um

AC

带宽 (3dB)

1K~30MHz

10K~75MHz

转换增益*

20K V/W

20K V/W

上升时间

12ns

4.6ns

饱和光功率*

125uW

190uW

总输出噪声电压*

11mV

20mV

输出阻抗

50W

DC

带宽 (3dB)

DC~1KHz

DC~10KHz

转换增益*

5K V/W

5K V/W

饱和光功率*

1.2mW

1mW

*负载为高阻时,如果负载为50欧姆,对应数值减半。

产品类型

InGaAs PIN光探测模块(800~1700nm

参数

KY-PRM-30M-I

KY-PRM-75M-I

探测器类型

InGaAs/ PIN

光输入

Free Space or Fiber

波长范围

800~1700nm

峰值响应度

0.95A/W@1550nm

光敏面直径

300um

AC

带宽 (3dB)

1K~30MHz

10K~75MHz

转换增益*

40K V/W

40K V/W

上升时间

12ns

4.6ns

饱和光功率*

125uW

90uW

总输出噪声电压*

20mV

32mV

输出阻抗

50W

DC

带宽 (3dB)

DC~1KHz

DC~10KHz

转换增益*

10K V/W

10K  V/W

饱和光功率*

600uW

500uW

*负载为高阻时,如果负载为50欧姆,对应数值减半。



通用参数


参数

典型值

备注

输出电信号接口

SMA(Female)


输出直流偏置

+/-3mV

No input

最大输出电压

3.6V

高阻

1.8V

50W

电源接口

2p航空插头


供电

DC 12V

工作电压

<150mA

工作电流

光损伤阈值

10mW

CW or 峰值功率

工作温度

-20~65°C




典型光谱图

交直流独立输出PIN光探测模块交直流独立输出PIN光探测模块

(400-1100nm Si & 800-1700nm InGaAs光探测模块)

机械尺寸(单位:mm

交直流独立输出PIN光探测模块

光纤输入类型

交直流独立输出PIN光探测模块

空间光输入类型
